小米小盒子全面拆解!揭開小盒子細小的祕密!

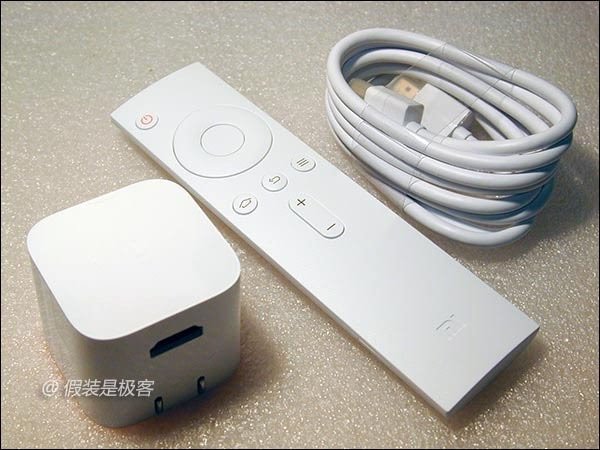

mibox-mini-teardown_00

小米小盒子在 15 日小米發佈會之中最後部分發佈,今日就向中國網民開放預約了,這個體積小得像插蘇那麼小的小盒子,為何那麼小!?於是,有中國網民就拿來了小米小盒子,更強行拆解,從中可以看到這個小盒子為何那麼細小。

網民假裝是極客帶來了一個小米小盒子,並將其拆解看看內裡的構造,單看這個盒子,像是一個插蘇,但因為盒子是以超聲波塑焊成型,拆解比較困難,如果強行拆解,外殼有機會造成損壞,無法復原。至於外殼以散熱膠以及外殼的鋁散熱片,一同達到散熱的目的,因為體積細小,收發能力也是重要的,於是側邊附有一 WiFi 和藍牙的雙頻天線,加強收發能力。電源輸出 5.1 V,有黑色阻燃物料保護,防止電源出現問題的時候,傷及主機板本身。

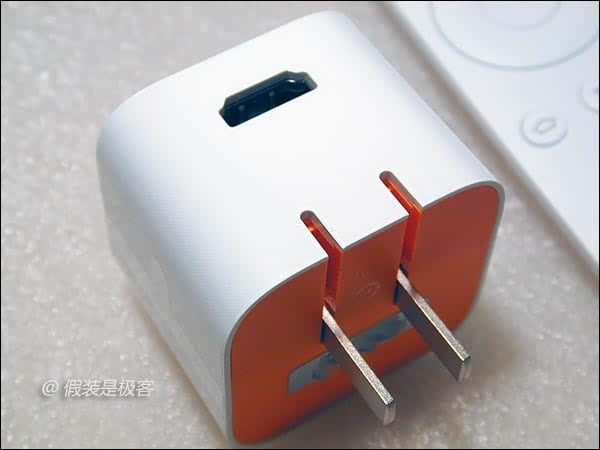

機體以特殊技術一體成形,網民拆解時表示難以拆解。
機體以特殊技術一體成形,網民拆解時表示難以拆解。

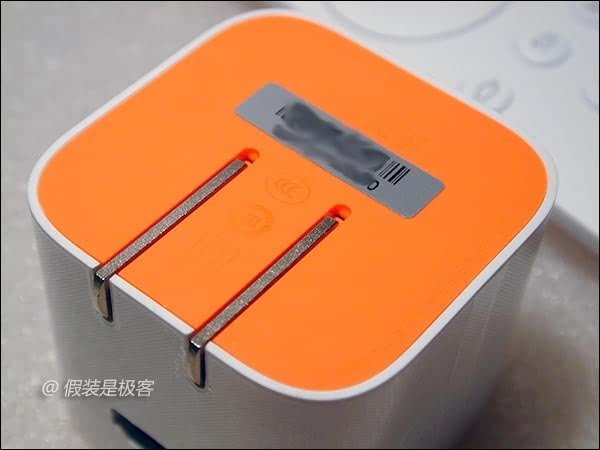

機體劃面的樣子
機體劃面的樣子

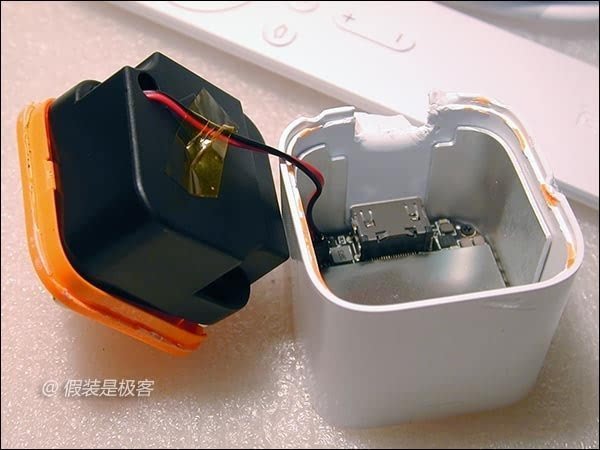

如果強行拆開,是有機會損壞外殼。
如果強行拆開,是有機會損壞外殼。

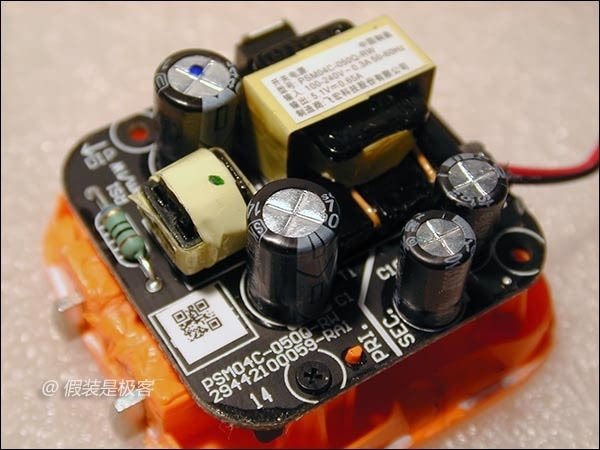

電源的樣子,可見電源輸出是 5.1V。
電源的樣子,可見電源輸出是 5.1V。
細小機身!內藏完整盒子!

主機板一如多個電視盒子一樣一體成形,以屏蔽罩遮蓋之後,可以看到處理晶片,是 MT8685,兩顆 512 MB 記憶體晶片組成 1GB 記憶體,儲存晶片是 SK Hynix 的 4GB eMMC 晶片,但因為系統關係,留給用戶的不足 2GB。還記得那個 WiFi 和藍牙的雙頻天線,因為同樣是 2.4GHz 的頻譜, WiFi 和藍牙也共同一條天線,並以 MTK 的 MT 6225N 晶片處理。

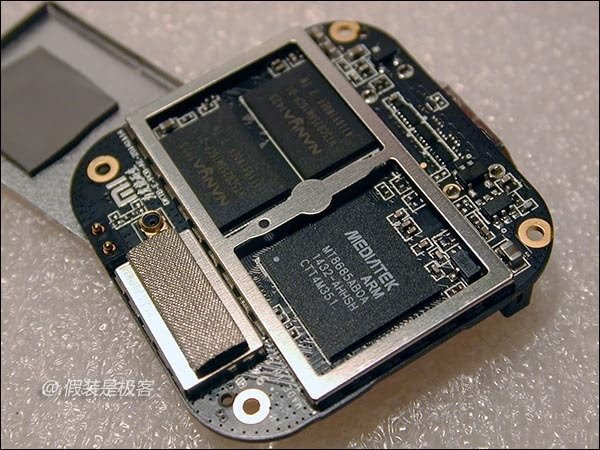

主機板拆開之後的樣子。
主機板拆開之後的樣子。

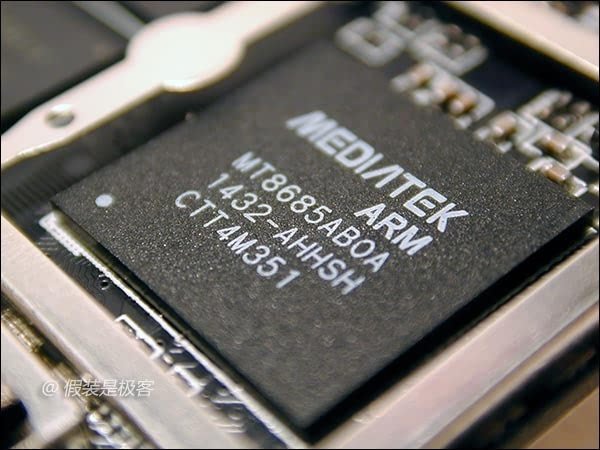

主機板使用 MediaTEK MT8685 處理器
主機板使用 MediaTEK MT8685 處理器

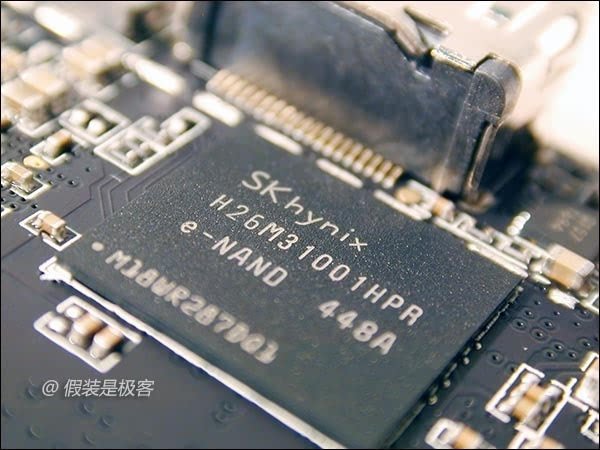

儲存晶片採用了 SK hynix 晶片。
儲存晶片採用了 SK hynix 晶片。

該網民同時也拆解了藍牙遙控器,以一個鈕扣電池配合低功耗的藍牙 4.0,可以提供約 1 年的續航時間,並因應藍牙 4.0 關係可以實現無角度的遙控,另外,以遙控器把盒子變成待機狀態之後,輸出只有 2W 左右,即使是在播放高清影片或進行其他操作的時候,耗電只有 3-5W,十分省電。

至於系統,網民重新裝合之後開機,可以看到以 GITV 為中心的小米小盒子系統,提供海量電影、遊戲、應用程式以及動畫資源,當然小米應用商店也包括在內,至於播放器,就以引用射手影音技術,依賴射手網進行字幕搜尋和配對,看片不怕看不明。

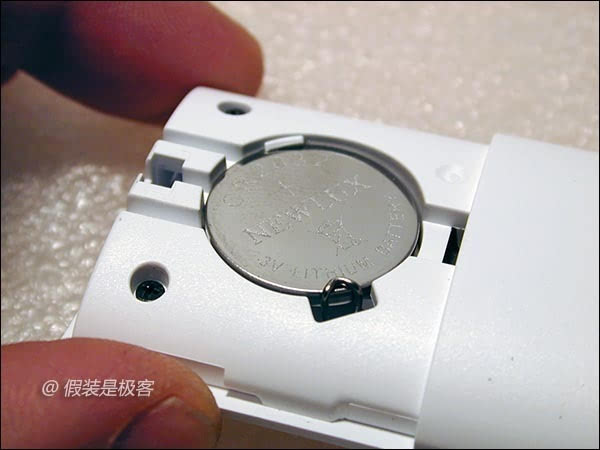

小米控制器,以鈕扣電池加上藍牙可支撐 1 年的續行力。
小米控制器,以鈕扣電池加上藍牙可支撐 1 年的續行力。

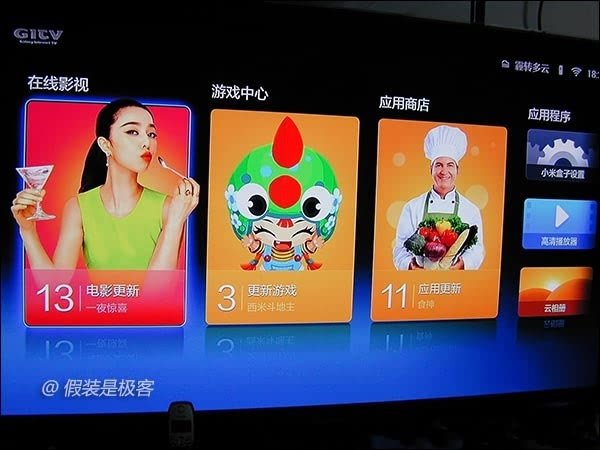

小米小盒子的 GITV 介面。
小米小盒子的 GITV 介面。
