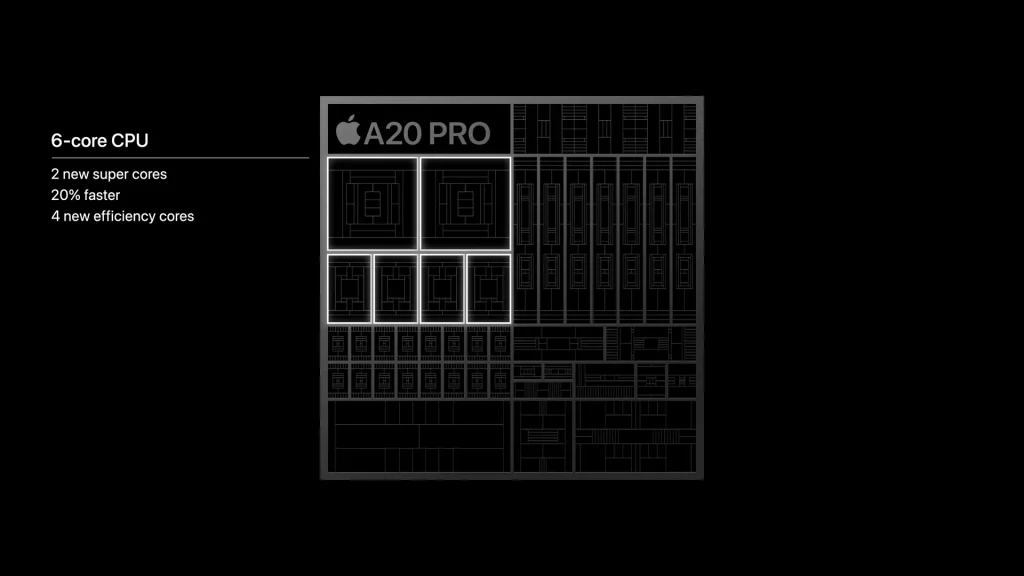

Apple 正式推出 A20 Pro，這款晶片被宣稱為業界首款採用 2 納米製程的智能手機晶片。透過先進的製造技術，A20 Pro 旨在為未來的 iPhone 帶來更強的運算效能與更高的能源效率，標誌著行動端處理器技術的一次重要跨越。
重點文章
GPU 架構重新設計

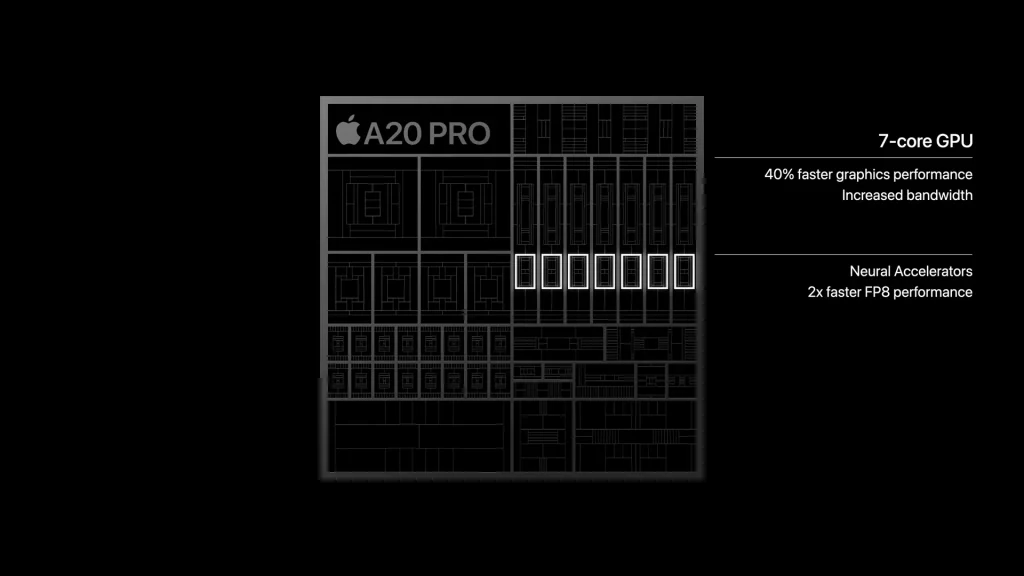

A20 Pro 的 GPU 經過全面重新設計，採用 7 核心佈局。Apple 表示，此設計可提供高達 40% 更快的圖形處理性能，並顯著增加了記憶體頻寬。此外，新內建的神經加速器使 FP8 效能較上一代提升兩倍，這對於讓大型語言模型能在裝置上本地運行至關重要，從而增強了裝置端的 AI 處理能力。
神經引擎算力翻倍

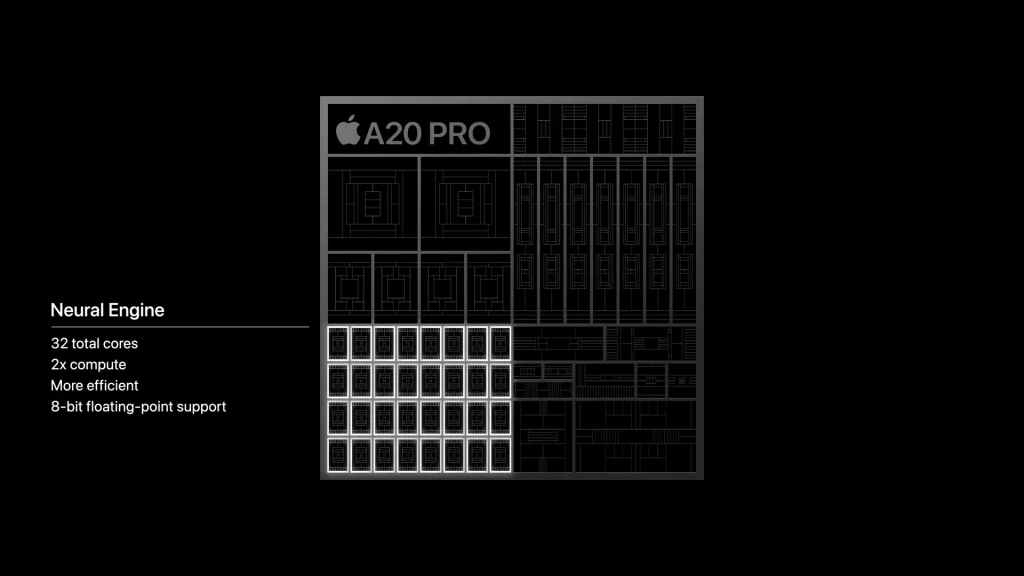

該晶片配備額外的神經引擎單元，將總核心數提升至 32 個。重新設計的神經引擎提供前一代兩倍的運算能力，同時具備更高的能效比，並現已支援 8 位元浮點運算。Apple 將 A20 Pro 形容為「運行進階裝置端模型的終極晶片」，並強調其搭載了「iPhone 歷史上最寬廣的記憶體介面」。
散熱技術關鍵突破

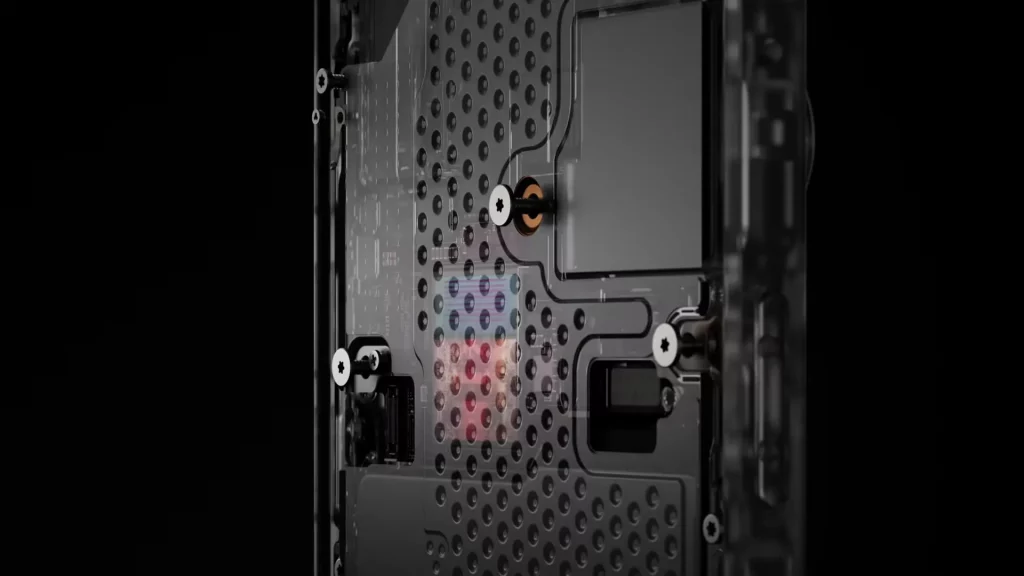

為了發揮晶片的最大潛能，Apple 指出在 iPhone 18 Pro 中實施有效的熱管理極為關鍵，因為高效的散熱直接決定了性能可維持的程度。為此，Apple 重新設計了晶片的矽片封裝，採用了受 M 系列晶片啟發的客製化封裝技術，將矽片與記憶體直接連接至均溫板，以改善整體的熱表現。
