蘋果 35W 雙 USB-C 充電器大解拆

charger 35.jpg

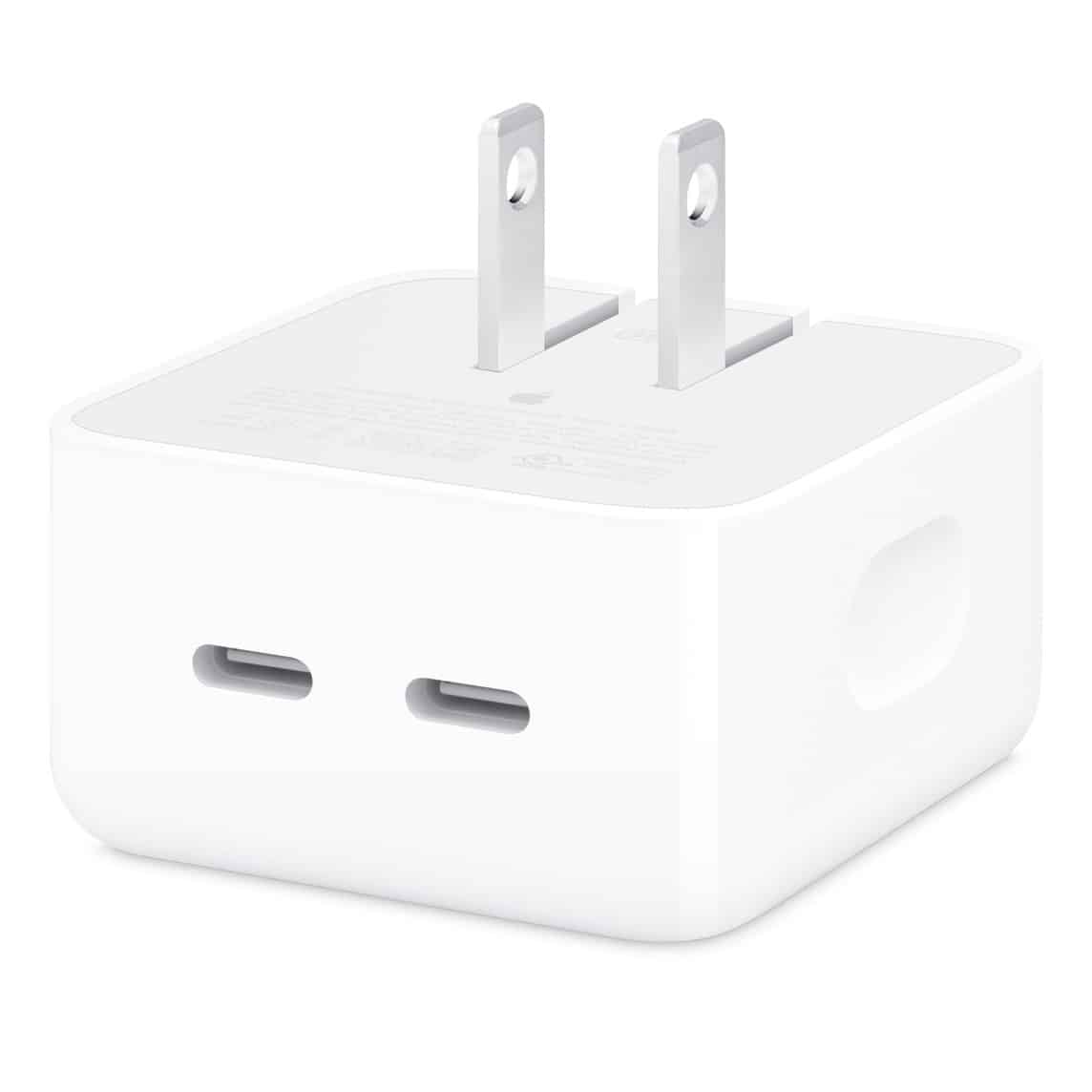

上周,蘋果開始開售 35W 雙 USB-C 充電器,分別有迷你版及標準版。雖然兩款也是 35W,但體積有很大的差別,而 Youtube  頻道 ChargerLAB 已對這款 35W 迷你版雙 USB-C 充電器進行解拆。

usbc charger

從拆解可它用的元件如下:

  • Input Fuse: SCHURTER
  • Bridge Rectifier: LITE-ON MRS30M (3A 1000V)
  • Electrolytic Capacitor: AiSHi, CapXon
  • Master Control Chip: PI ZN1431C
  • Transformer: Salcomp
  • Synchronous Rectifier: AOS AONS62920
  • Solid Capacitor: CapXon
  • MOSFET: ON Semiconductor NTTFS4C05N
  • Protocol Chip: Infineon CYPD4236-LQXQT

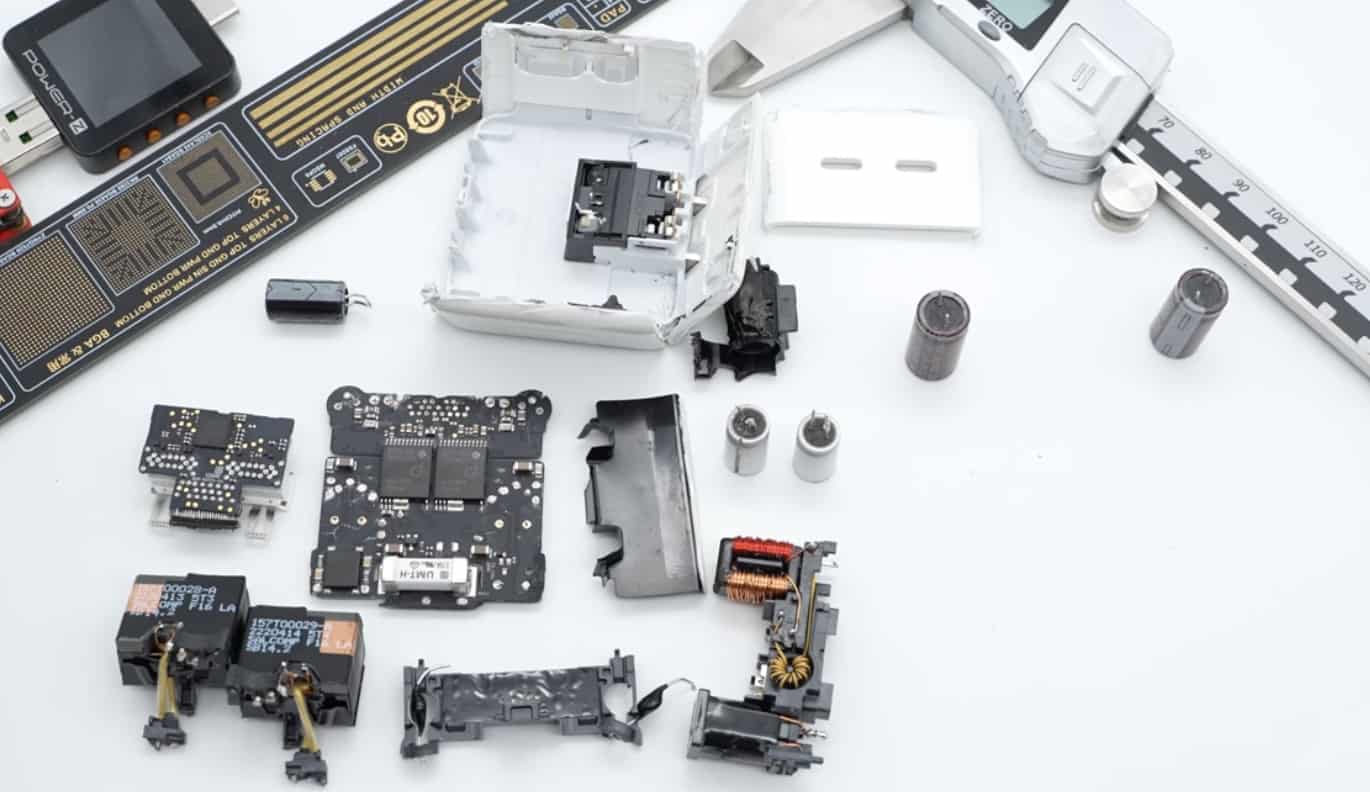

最有趣的是這充電器的線路板完全是「對稱」。

usbc teardown

值得一提,雖然它最大輸出是 35W, 但但當同插兩件裝置於兩個 USB-C 後,每邊取得最高 17.5W 電力。若只插一邊裝置,Macbook、iPhone 最高可取得 27.5W,只插 Apple Watch 及 AirPods 則最高可取得 7.5W。
