今天本站為大家報導過,日本媒體首度拆解了在近日才正式發售的 PlayStation 4 Pro。日本媒體 4Gamer 繼續拆解 PS4 Pro,對其主機板進行了一番深入分析,其中最重要的靈魂 AMD Jaguar 定制版的 APU 首度現身。

s_b34e1559b9244ced9ae180e34b707c23 s_56e4a32f902c48a397be0443da61ac6d s_25aa431dfb0b4d498859324248d46700

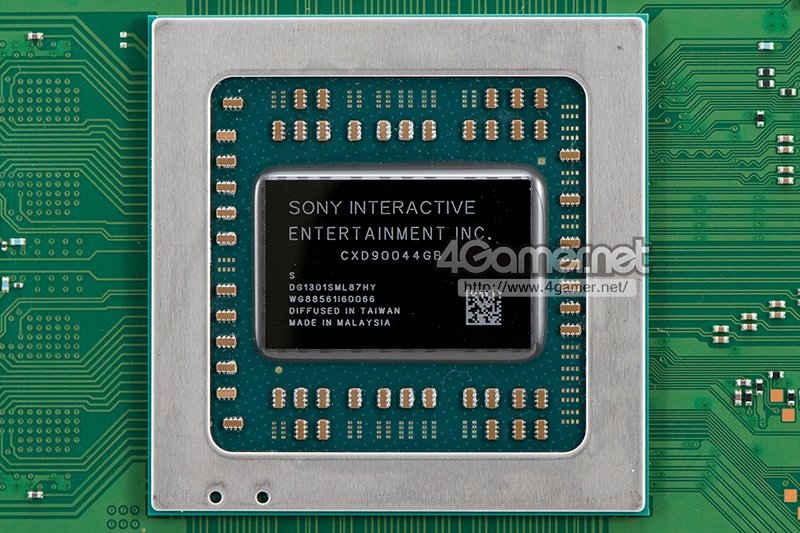

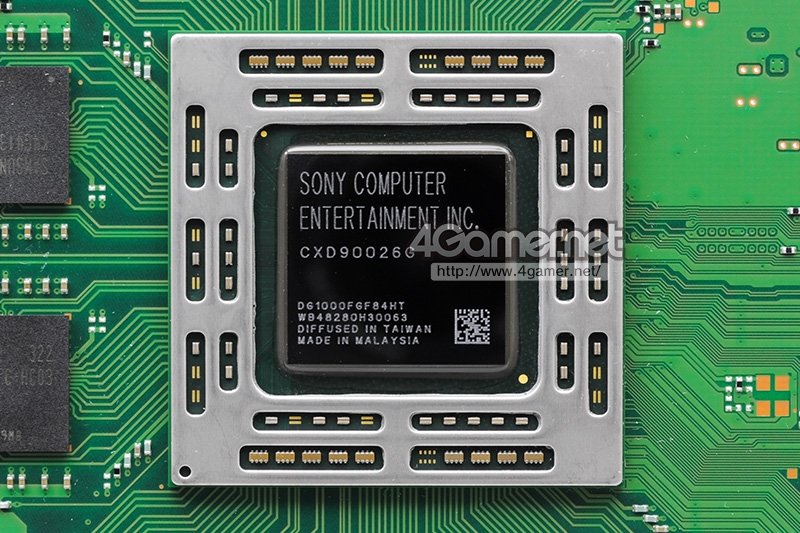

▲主板正面最顯眼的組件就是全新AMD 定制版 APU處理器,可以看到 PS4 Pro 配備的 APU 型號為 CXD90044GB,而之前 PS4-2000 所配備的 APU 型號為 CXD900443GB 而 PS4-1000 的 APU 型號為 CXD90026G,一個數字上的差別意味著這並非是一個簡單的基礎升級。

s_8cf4a75fe934416dae152c47503ef398

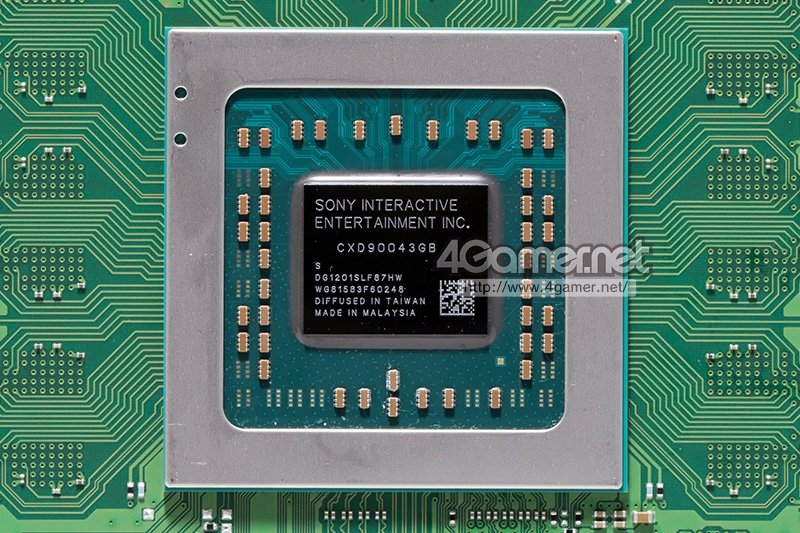

▲體積上 PS4 Pro 的 APU 晶片面積更大,呎吋為 22.8 × 14.6 mm,面積約為321.9 mm^2,而 CXD90043GB 的面積則為 212.5 mm^2。因此,PS4 Pro 的APU 晶片面積就是 PS4-2000 大約 1.57 倍。

s_64c49b540c7d43699976f68d8c21f8a6 s_13bdc3c0abf64a319a930ecca29887cf

▲PS4 Pro 上配備的 APU 採用了與 PS4-2000 APU 一樣的 16nm FinFET 制程,PS4 Pro GPU 部分集成了 2304 組著色單元,而 PS4-2000 的 GPU 單元只擁有 1152 組著色單元,因此遊戲色彩和圖像性能表現都會有明顯的提升,同時也是PS4 Pro APU 面積更大的主要原因。PS4 Pro 的 GPU 部分的浮點運算能力高達4.20 TFLOPS,相比現在的 PS4 高出 2.3 倍。

s_ca5d3a3c3b15429c8b366d39921b9ab3

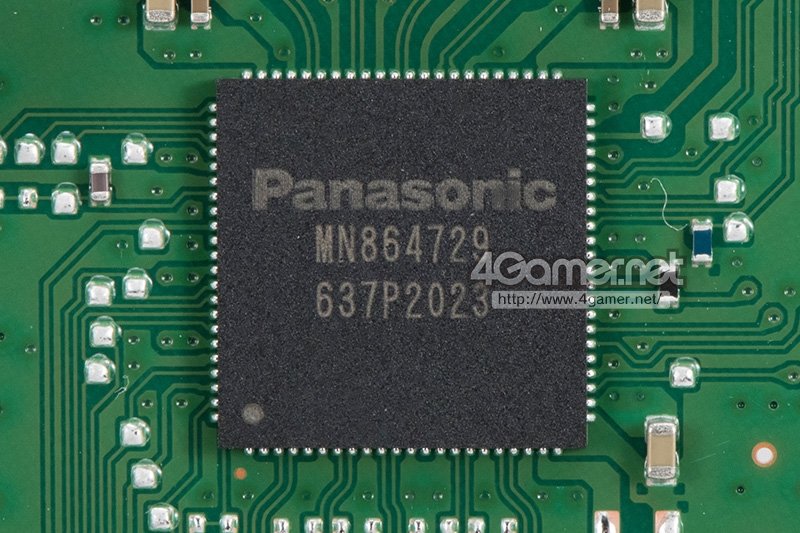

▲上圖中看到的是 PS4 Pro 的 HDMI 晶片,其規格與 PS4-1000 和 PS4-2000 一樣,都是 Panasonic 的 MN864729。

s_c81183411fd445c6aff8a27308c7dfdf

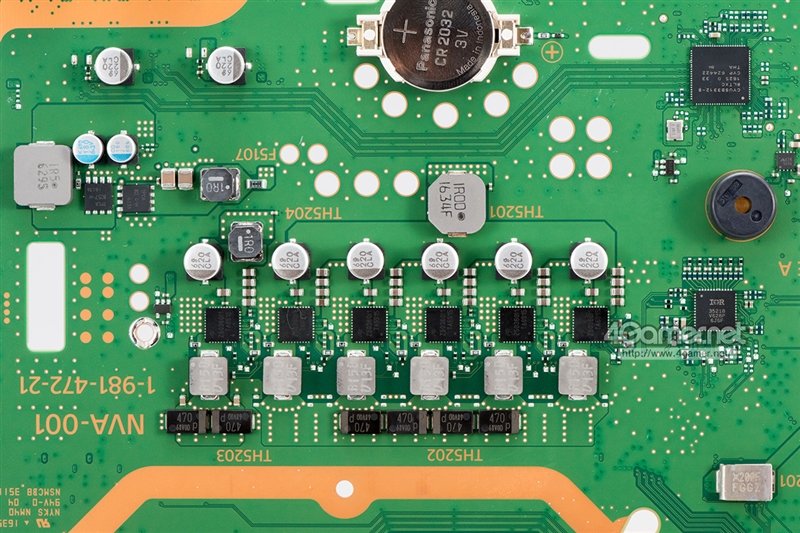

▲PS4 Pro 主板上的電源部分,整體採用 6+1 相供電設計,右邊具有蜂鳴器。

s_77baa2325800467a886aa99aa175ba5a

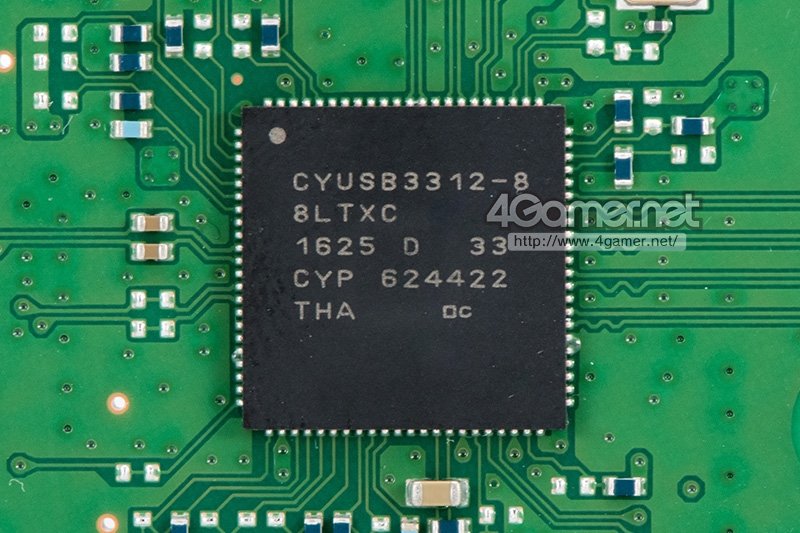

▲Cypress 公司提供的 USB 3.X 控制器晶片,型號為 CYUSB3312-88LTXC。

s_e2de6d9787a64bcb9edca0e0bf789b5b

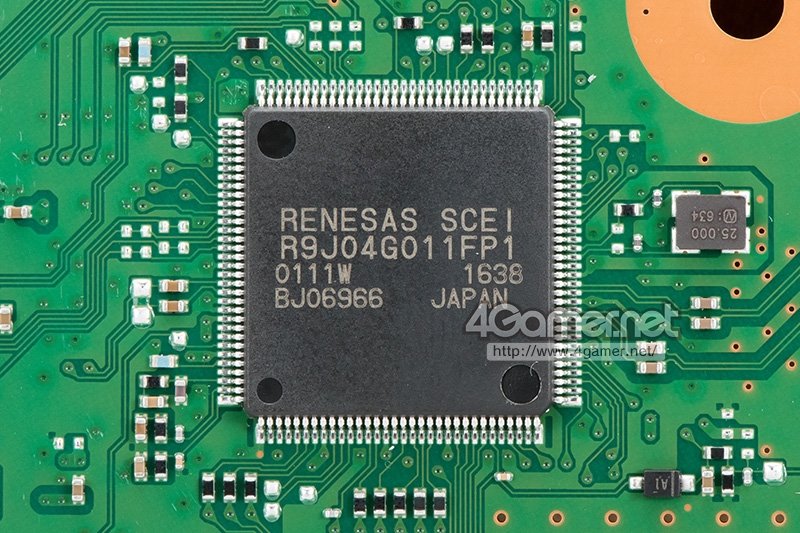

▲Renesas 和 Sony 共同開發的藍光碟驅動控制芯片。型號與 PS4-2000 機型所搭載的一樣,同為 R9J04G011FP1。

s_88fa81f487364e20b393c41fdaa4bc2d s_0b6f24891678423da1085be500262389 s_9f89ddf0c5054c8e923a529d9e5ee1c5

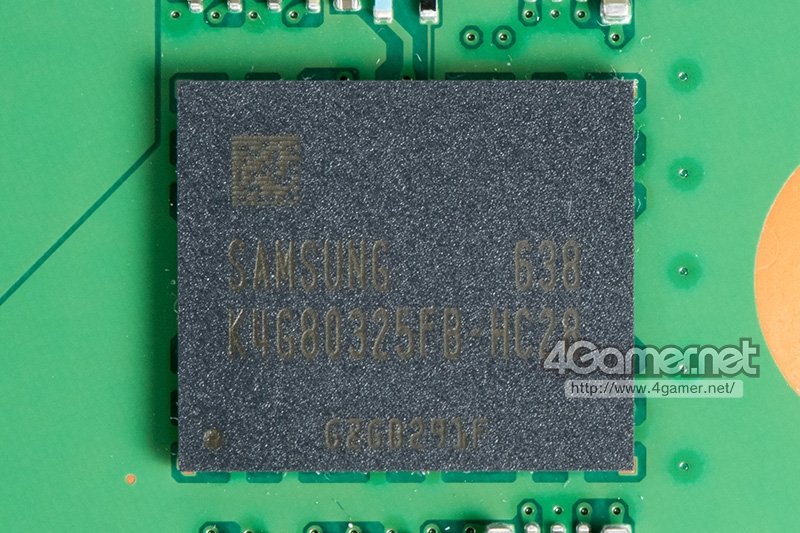

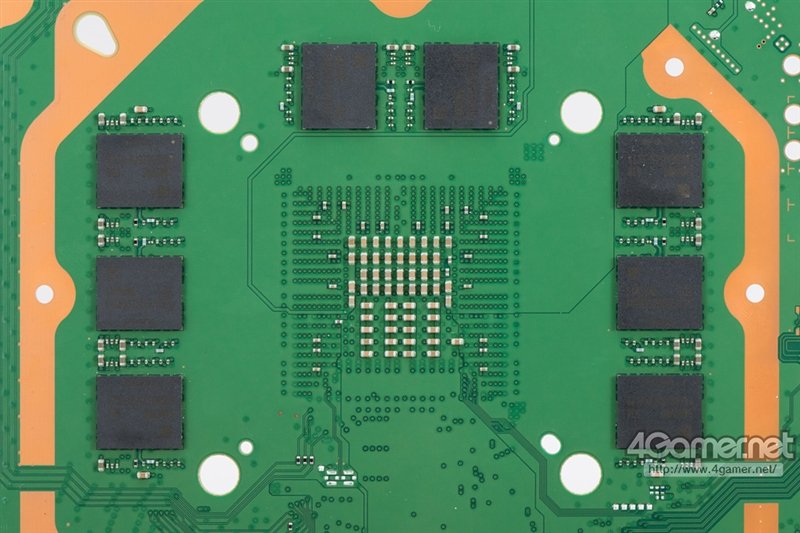

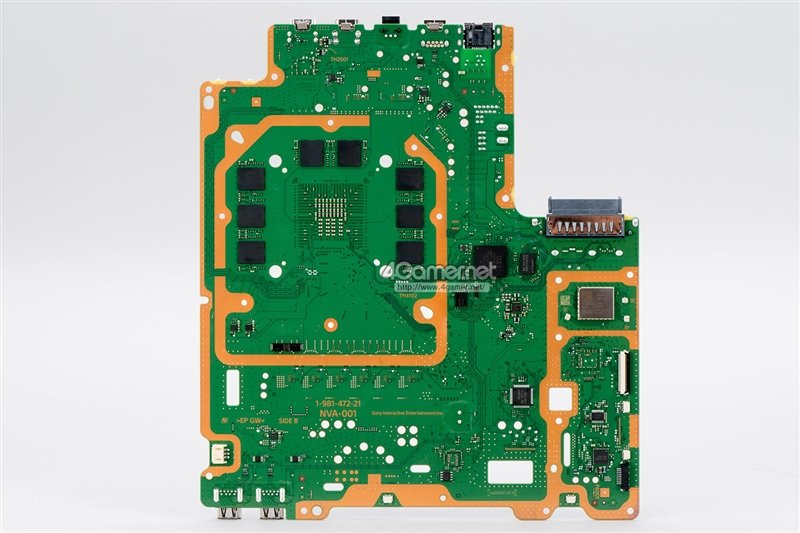

▲PS4 Pro 的 APU 周圍排列著的 8 顆 GDDR5 RAM 晶片,每個容量為 1GB,全部都是來自 Samsung,型號為 K4G80325FB-HC28。

s_aeb0a8912fa84a3e8e8e5ed097713a5f

▲最後這是 PS4 Pro 的 Wi-Fi 晶片,型號為J20H091,與PS4-2000機型中所使用的完全一樣,支持 802.11ac 格式。
